DIE REFRAKTIONSSEISMIK

copyright by GGU Karlsruhe, Die Refraktionsseismik SE-REFR DOWNLOAD


Der von einer seismischen Quelle Q abgestahlte Kompressions- bzw. Scherimpuls durchläuft den Untergrund mit einer materialabhängigen Geschwindigkeit vp bzw. vs und kann von Geophonen G registriert werden.

Besitzt die liegende Schicht (schraffiert) eine größere Wellengeschwindigkeit als die hangende v2 > v1, so kommt es zur Ausbildung einer refraktierten Welle (Kopfwelle), welche mit der Geschwindigkeit der liegenden Schicht v2 auf ihrem Weg entlang der Grenzfläche ständig Energie nach oben abstrahlt.

Die Kopfwelle ist erst ab der kritischen Entfernung xe zu beobachten. Der kritische Winkel α1, auch Grenzwinkel der Totalreflexion genannt, mit der die Welle auf die untere Schicht einfällt, wird nach Snellius aus mit sin α2 = 1, bestimmt.

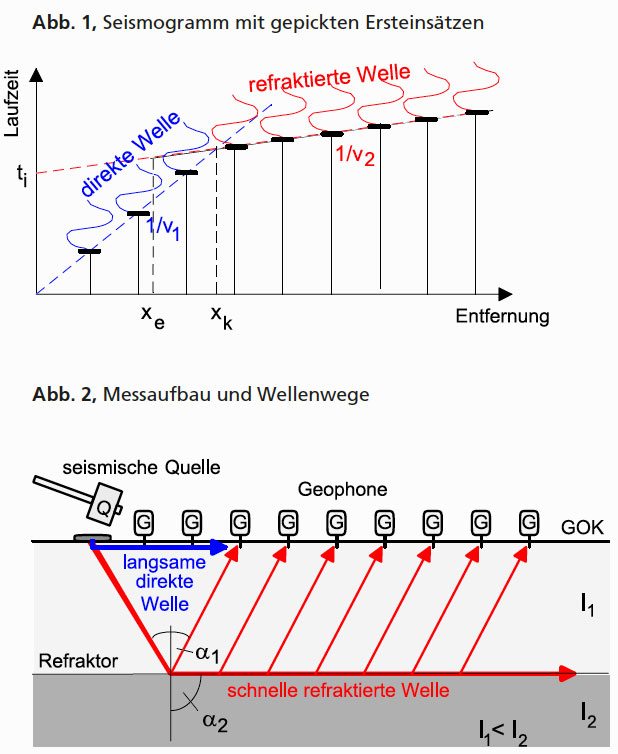

Im Seismogramm (Bild oben) werden als Ersteinsätze zunächst die direkt gelaufenen langsamen Impulse erscheinen. Da die Wellen in der unteren Schicht schneller laufen, werden jedoch sie ab der sogenannten Knickpunktsentfernung xk die Ersteinsätze bilden.

Die Steigungen der Geraden durch die Einsätze von direkten und refraktierten Wellen liefern deren Geschwindigkeiten v1 und v2. Damit und mit der Knickpunktsentfernung xk oder dem Achsenabschnitt ti lässt sich die

Tiefe d berechnen:

Die Refraktionsseismik kann im Prinzip für eine beliebige Anzahl von Schichten angewendet werden, praktisch liegt die maximale Schichtenzahl bei 4 bis 5. Die Schichtgrenzen können eben, geneigt und wellig sein.
Je nach zu untersuchender Tiefe sind als Signalquellen u.a. Hämmer, Fallgewichte oder auch Sprengungen gebräuchlich. Die Profilauslage ist dabei ein Vielfaches des interessierenden Tiefenbereichs. Üblicherweise besteht eine Auslage aus 12, 24 oder mehr Empfängern (Geophonen oder -gruppen). Registrierte Signale werden digital aufgezeichnet und zur Erhöhung des Nutzsignalanteils einer rechnergesteuerten Datenverarbeitung zugeführt.

Daraus ermittelte Geschwindigkeiten stellen integrale Werte über die Wellenwege dar. Die Genauigkeit der Tiefenangaben hängt in erster Linie von dem Geschwindigkeitskontrast an den Schichtgrenzen und den Materialinhomogenitäten ab.
