BESTIMMUNG DER DECKSCHICHTMÄCHTIGKEIT FÜR EINE DEPONIENEUANLAGE MITTELS REFRAKTIONSSEISMIK

copyright by GGU Karlsruhe, SE-Baugr.lwp 1995 DOWNLOAD

Aufgabe

Bestimmung der Deckschicht sowie der Felsmorphologie.

Messprogramm

• refraktionsseismische Profilierung

Ergebnis

Die Refraktionseismik erbrachte entlang des Messprofils den Verlauf der Felslinie bzw. die Deckschichtmächtigkeit. Zur Kontrolle der Seismik standen Bohrprofile zur Verfügung, sodass die indirekt ermittelte physikalische Tiefengliederung mit der Geologie verglichen werden konnte. Dieser Schritt war insofern hilfreich, als die seismischen Wellengeschwindigkeiten nicht eindeutig bestimmten Materialien zugeordnet werden können. Die Geschwindigkeitswerte repräsentieren Festigkeitseigenschaften, welche für ein und dasselbe Material verschieden sein können.

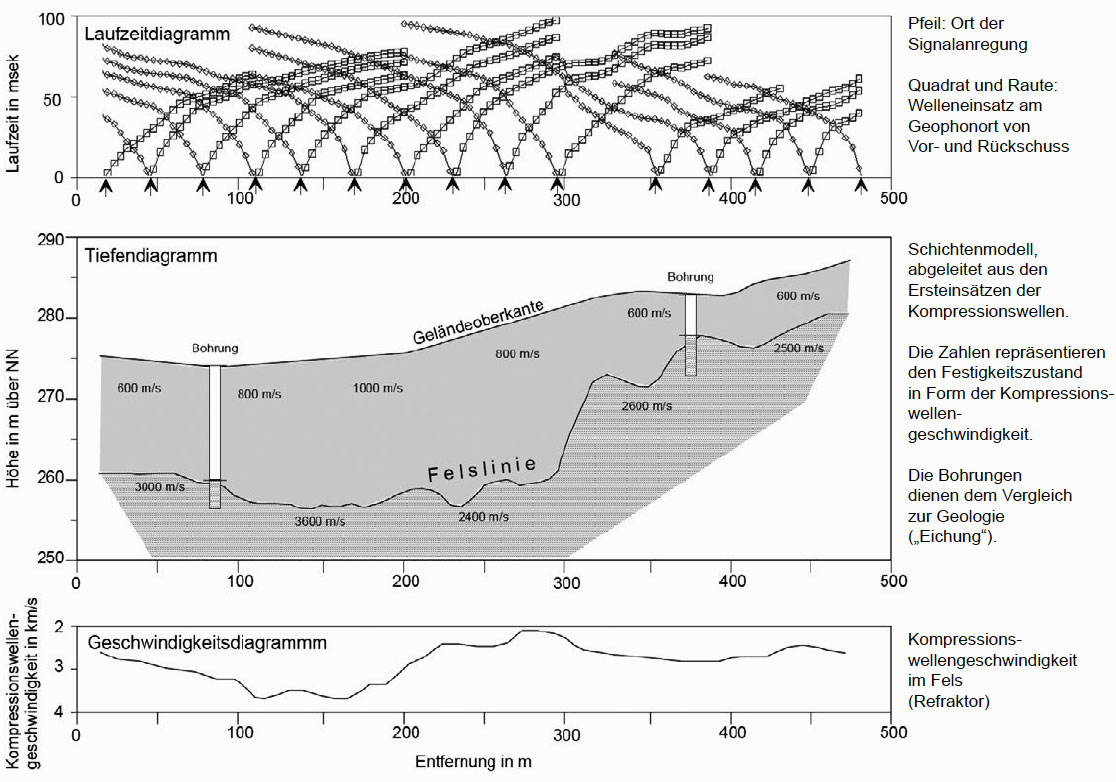

Im Laufzeitdiagramm sind die seismischen Daten in Form der Ersteinsätze von direkter und refraktierter Welle dargestellt.
Das Tiefendiagramm zeigt das daraus abgeleitete Schichtenmodell. Die seismischen Wellengeschwindigkeiten in der Deckschicht und im liegenden Fels unterscheiden sich wie üblich stark. Die Kompressionswellengeschwindigkeit in der Deckschicht liegt zwischen 600 und 1.000 m/s. Höhere Werte weisen auf größere Konsolidierung und/oder veränderte Zusammensetzung hin.
Im Geschwindigkeitsdiagramm sind die Werte für den Refraktor, d.h. den Fels zu sehen. Sie liegen zwischen 2.100 m/s
und 3.700 m/s. Niedrige Werte bedeuten einen deutlichen Verwitterungsgrad, wogegen der hohe Wert für kompakten, unverwitterten Fels steht.

Fazit

Es wurde die Deckschichtmächtigkeit und Morphologie des Felsens festgestellt. Des Weiteren konnten qualitative Angaben über den Verwitterungsgrad gemacht werden.
